Der Transistor als Schalter - Ein experimenteller Zugang

Der Transistor als Schalter

Gymnasium | Mittlere Schulformen

Physik

9. | 10. Klasse

7 Unterrichtsstunden

20.11.2015

digitaler Beitrag

Beschreibung

Unser Alltag ist ohne Transistoren nicht denkbar. Doch wie funktioniert ein Transistor? In diesem Beitrag untersuchen Ihre Schüler den Transistor auf experimentellem Wege. Unser Alltag ist ohne Transistoren nicht denkbar. Doch wie funktioniert ein Transistor? In diesem Beitrag untersuchen Ihre Schüler den Transistor auf experimentellem Wege.

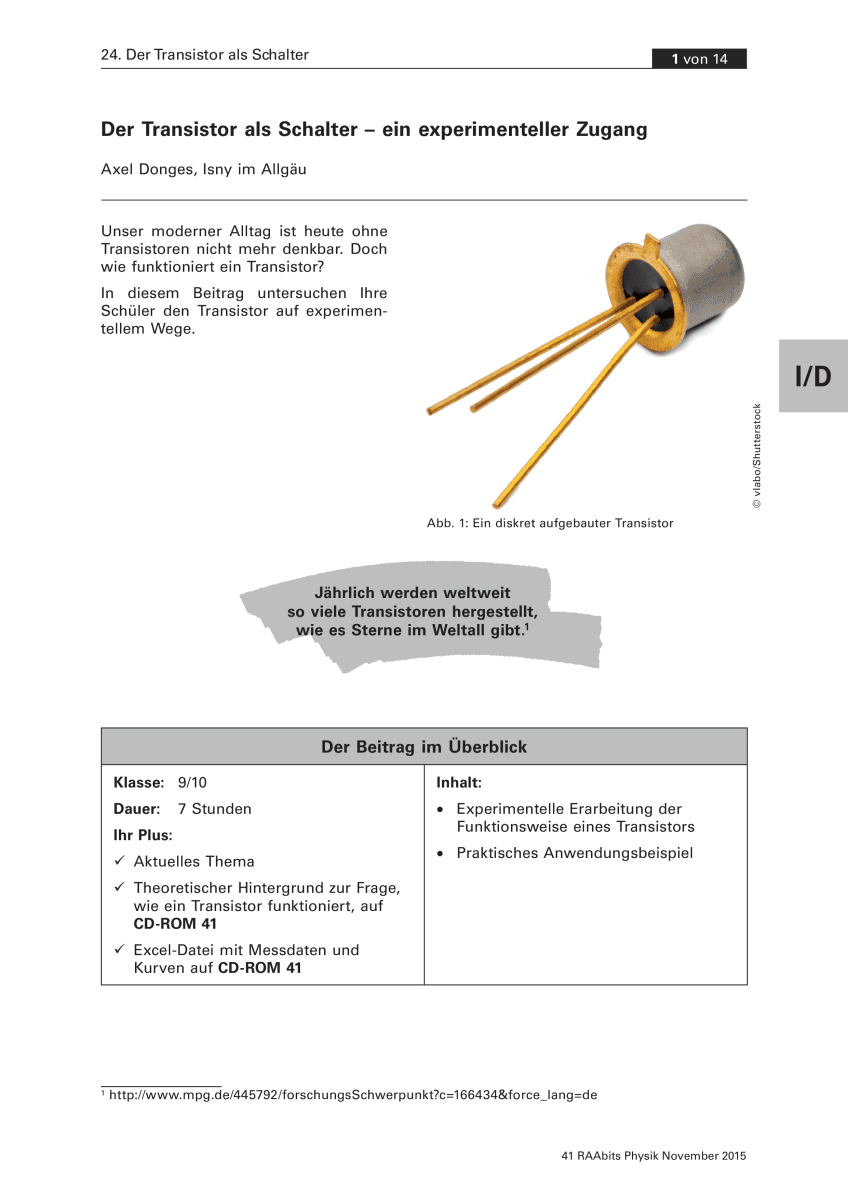

Leseprobe ansehen
# Transistor
# Röhrenradio
# Stromverstärkung
# Glühkathode
# Anode
# Triode
# Bipolar-Transistoren
# Feldeffekt-Transistoren

Für Ihr Fach ein RAAbits-Abo nutzen

Bis zu 800 Materialien pro Fach

– ständig erweitert um neue Inhalte

Qualitätsgeprüft und lehrplanorientiert

– für den direkten Einsatz im Unterricht

Spürbare Entlastung

– damit Sie auch in stressigen Phasen souverän bleiben

Kompetenzen

Klasse:9/10
Dauer:7 Stunden
Ihr Plus:
  • Aktuelles Thema
  • Theoretischer Hintergrund zur Frage, wie ein Transistor funktioniert, auf CD-ROM 41
  • Excel-Datei mit Messdaten und Kurven auf CD-ROM 41
Inhalt:
  • Experimentelle Erarbeitung der Funktionsweise eines Transistors
  • Praktisches Anwendungsbeispiel

Inhaltsangabe

M 1 AbStrom und Spannung – frischen Sie Ihr Wissen auf!
D: 45 min
M 2 Ab, SVDer Transistor als Stromverstärker
V: 10 minD: 80 min
  • mehrere Widerstände
  • (z. B. 1,5 kW; 2,7 kW; 5,6 kW; 91 kW oder 100 kΩ)
  • mehrere Kabel
  • Steckbrett
  • 4 Vielfachmessgeräte
  • 2 Gleichspannungsnetzgeräte
  • 1 npn-Transistor
M 3 AbErgebnisse und Schlussfolgerungen aus dem Versuch (M 2)
D: 45 min
M 4 AbDer Transistor als Schalter
D: 45 min
M 5 Ab, SVWir bauen eine Alarmanlage!
V: 10 minD: 35 min
  • 1 Glühbirnchen (z. B. 4 V)
  • 1 Foto-Widerstand
  • mehrere Kabel
  • 2 Gleichspannungsnetzgeräte
  • 1 npn-Transistor
  • 1 Steckbrett
M 6 AbLernerfolgskontrolle zum Thema „Transistor“
D: 45 min

Die Erläuterungen und Lösungen zu den Materialien finden Sie ab Seite 12.
