Die Leuchtdiode - Funktionsprinzip und Anwendungen im Alltag

Die Leuchtdiode

Gymnasium | Mittlere Schulformen

Physik

10. Klasse

14 Unterrichtsstunden

Beschreibung

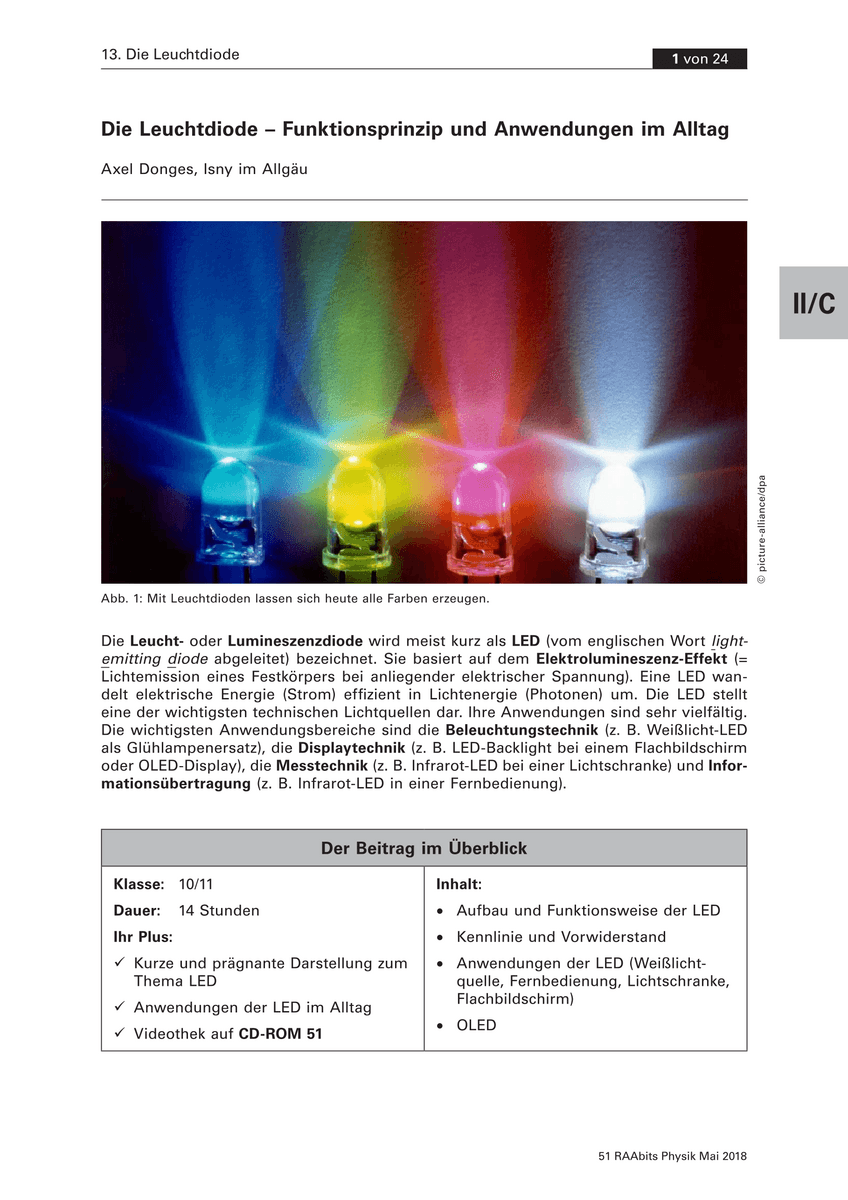

Die Leucht- oder Lumineszenzdiode wird meist kurz als LED (vom englischen Wort lightemitting diode abgeleitet) bezeichnet. Sie basiert auf dem Elektrolumineszenz-Effekt (= Lichtemission eines Festkörpers bei anliegender elektrischer Spannung). Eine LED wandelt elektrische Energie (Strom) effizient in Lichtenergie (Photonen) um. Die LED stellt eine der wichtigsten technischen Lichtquellen dar. Ihre Anwendungen sind sehr vielfältig. Die wichtigsten Anwendungsbereiche sind die Beleuchtungstechnik (z. B. Weißlicht-LED als Glühlampenersatz), die Displaytechnik (z. B. LED-Backlight bei einem Flachbildschirm oder OLED-Display), die Messtechnik (z. B. Infrarot-LED bei einer Lichtschranke) und Informationsübertragung (z. B. Infrarot-LED in einer Fernbedienung).
Leseprobe ansehen
# Leuchtdiode
# Leucht- oder Lumineszenzdiode
# Elektrolumineszenz-Effekt
# Weißlichtquelle
# Fernbedienung
# Lichtschranke
# Flachbildschirm
# OLED

Kompetenzen

Klasse:10/11
Dauer:14 Stunden
Ihr Plus:
  • Kurze und prägnante Darstellung zum Thema LED
  • Anwendungen der LED im Alltag
  • Videothek auf CD-ROM 51
Inhalt:
  • Aufbau und Funktionsweise der LED
  • Kennlinie und Vorwiderstand
  • Anwendungen der LED (Weißlichtquelle, Fernbedienung, Lichtschranke, Flachbildschirm)
  • OLED

Inhaltsangabe

V = VorbereitungszeitSV = SchülerversuchAb = Arbeitsblatt/Informationsblatt
D = DurchführungszeitWH = WiederholungLEK = Lernerfolgskontrolle
M 1 WHFrischen Sie Ihr Wissen auf! – Strom und Spannung
M 2 WHFrischen Sie Ihr Wissen auf! – Das Licht und seine Farbe
M 3 AbDie Leuchtdiode – Aufbau und Funktionsprinzip
M 4 Ab, SV V: 15 min D: 60 minExperimentelle Bestimmung der Kennlinie einer Leuchtdiode
  • 3 LEDs (z. B. infrarot, rot, blau) mit geeigneten Vorwiderständen
  • mehrere Kabel mit Bananensteckern
  • mehrere Krokodilklemmen oder ein Steckbrett mit passenden Halterungen
  • 1 digitales Voltmeter
  • 1 digitales Amperemeter
  • 1 Gleichspannungsnetzgerät (variable Spannung)
M 5 AbDie Kennlinie einer LED
M 6 AbDie Notwendigkeit eines Vorwiderstandes
M 7 FoDas Spektrum des Lichts und der Aufbau einer Leuchtdiode
M 8 AbWeiße Leuchtdioden
M 9 AbVorteile von Leuchtdioden in der Beleuchtungstechnik
M 10 Ab, SV V: 5 min D: 5 minDie Infrarot-Fernbedienung
  • 1 Infrarot-Fernbedienung
  • 1 Digitalkamera (z. B. Smartphone)
M 11 Ab, SV V: 5 min D: 5 minLED-Einsatz beim Flachbildschirm
  • 1 Polarisationsfilter
  • 1 LC-Display (Flachbildschirm, Monitor)
M 12 AbOLED – die organische Leuchtdiode
M 13 AbZusammenfassung – kurz und bündig
M 14 LEKSind Sie fit? – Testen Sie Ihr Wissen!
